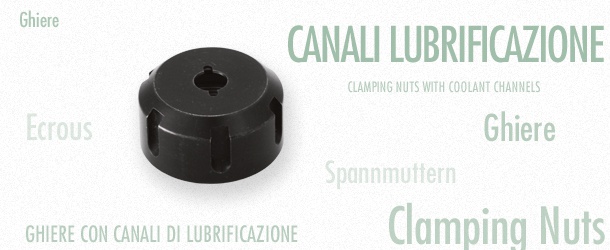

Ghiere CON CANALI DI LUBRIFICAZIONE

ASSEMBLAGGIO DELLA PINZA
1- Introdurre la pinza inclinata nella ghiera di serraggio per accoppiare la scanalatura della pinza (A) con la sede eccentrica della ghiera (B).
2- Avvitare la ghiera con la pinza sul mandrino.
3- Mai chiudere la ghiera senza un utensile nella pinza.
4- Montare l’utensile e bloccare la ghiera con l’apposita chiave.


ESTRAZIONE DELLA PINZA
5- Spingere sulla parte posteriore della pinza fino a disinnestarla dalla ghiera.


ATTENZIONE
LE PINZE DEVONO ESSERE INSERITE NELLE GHIERE PRIMA DI MONTARLE CON L’UTENSILE SUL MANDRINO.
La mancata osservanza di questa condizione causa il danneggiamento definitivo della pinza e della ghiera di
serraggio.
