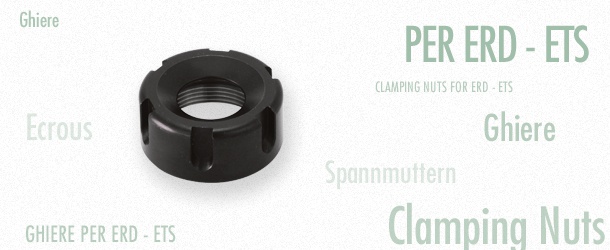

Spannmuttern FÜR ERD-ETS

ANWEISUNGEN DER ZANGE
1- Die Zange schief in die Spannmutter einsetzen, um die Nut der Zange ( A ) mit dem exzentrischen Sitz der Spannmutter ( B ) zu kuppeln.
2- Die Spannmutter mit der Zange auf dem Spannfutter anschrauben
3- Die Spannmutter nie ohne ein Werkzeug in der Zange schliessen.
4- Das Werkzeug montieren und die Spannmutter mit dem Schlüssel blockieren


AUSZIEHUNG DER ZANGE
5- Auf dem Hinterteil der Zange drücken bis sie von der Spannmutter entfernt ist.


ACHTUNG
DIE ZANGEN MÜSSEN IN DIE SPANNMUTTERN GESETZT
WERDEN, BEVOR SIE MIT DEM WERKZEUG AUF DEM
SPANNMUTTER MONTIERT WERDEN.
Wenn man diese Bedingung nicht beachtet, wird die Zange und
die Spannmutter definitiv beschädigt.
